cad想把單位從毫米改成米？超簡單！打開cad，隨便找張圖，輸D進標注樣式管理器，點修改。然后點主單位，找到比例因子，把1改成0.001，再在后綴那里加個m方便看。搞定后點確定，預覽一下效果，沒問題就點關閉。這樣整個圖紙的單位就從毫米變成米了，超實用！我用的是聯想Y700+Win7+Cad2016，步驟一樣，親測有效～
-
-
我想注意了解以下幾點，你就完全理解了比例、單位、圖紙、圖形和顯示之間的關系：
1。autoca中記錄的尺寸和幾何關系都是真實的，就像我們腦子里想象500M高的建筑，不存在放大縮小之說，只是顯示和打印時才有所謂比例。
2。單位當然是要有的，你可以在菜單的
格式/單位
中設置。2004版以后新建文件都要選一個模板，當你用不同模板新建一個文件時，它就設置好了單位了。
有個朋友用autocad
圖形線切割加工，割壞了工件還把機架頂彎了，后來一查，原來畫圖的人用的是英制模板，單位是inch.英寸,比他想象的大了24.5倍！后來設置單位為mm,就正常了。
3。顯示的比例好理解，這里不贅述；打印的比例我們這樣來理解，不管我們設計的圖多大，我們都把圖框放大到足以框下它，然后打印時，我們把圖紙按放大的倍數縮小打印出來就是。如你把圖框放大了100倍，這時你該用1：100的比例打印。
4。另外autocad有一個很實用的功能，很多人都忽略了。
點擊
文件/打印/打印設備-特征/設備和文檔設置-繪圖儀校準，然后按指示的一部部仔細做，然后，再打印圖紙相當準確，做模具時用它畫線，打定位，比手工快得多又準確。這里指繪圖儀校準，其實打印機也一樣。 -
創建或修改快捷鍵的步驟
1. 依次單擊管理 標簽→自定義設置 面板→用戶 界面。
2. 在“自定義用戶界面”編輯器中的“自定義”選項卡上，單擊“鍵盤快捷鍵”旁邊的加號 (+) 以將其展開。
3. 單擊“快捷鍵”旁邊的加號 (+) 以將其展開。
4. 執行以下操作之一：
◆要創建快捷鍵，請在“命令列表”窗格中，將命令拖至“中的自定義設置”窗格中的“快捷鍵”節點。 ◆要修改快捷鍵，請選擇快捷鍵。 5. 在“鍵”框中，單擊“…”按鈕打開“快捷鍵”對話框。 6. 按住輔助鍵 ctrl（如果需要，可以同時按下 shift 鍵和 alt 鍵），然后按某個字母鍵、數字鍵、功能鍵或虛擬鍵（例如 f1 鍵或 insert 鍵）。有效的修飾符和鍵的組合包括以下幾種： ◆不含修飾符的功能鍵 (fn) ◆不含修飾符的數字鍵 (numpadn) ◆ctrl+字母、ctrl+數字、ctrl+功能鍵、ctrl+虛擬鍵 ◆ctrl+alt+字母鍵、ctrl+alt+數字鍵、ctrl+alt+功能鍵、ctrl+alt+虛擬鍵 ◆ctrl+shift+字母鍵、ctrl+shift+數字鍵、ctrl+shift+功能鍵、ctrl+shift+虛擬鍵 ◆ctrl+shift+alt+字母鍵、ctrl+shift+alt+數字鍵、ctrl+shift+alt+功能鍵、ctrl+shift+alt+虛擬鍵 注意受支持的虛擬鍵包括：escape 鍵、insert 鍵、delete 鍵、home 鍵、end 鍵、page up 鍵、page down 鍵、左箭頭鍵、右箭頭鍵、上箭頭鍵和下箭頭鍵。虛擬鍵 escape 只能單獨使用或與修飾符組合鍵 ctrl+shift+alt 配合使用。 7. 請單擊“確定”以指定組合鍵，然后關閉“快捷鍵”對話框。 8. 在“自定義用戶界面”編輯器中，單擊“應用”。 -
cad菜單：格式 單位
-

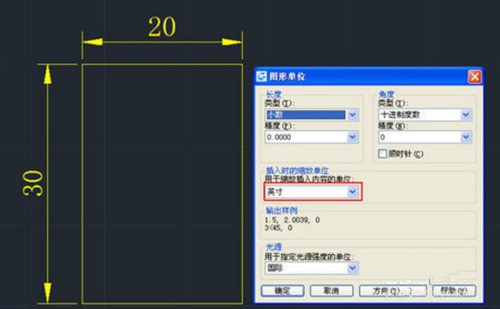

1、要解決問題其實很簡單，假設圖紙是按英寸繪制的，縮放單位已經設置成了英寸，如下圖所示

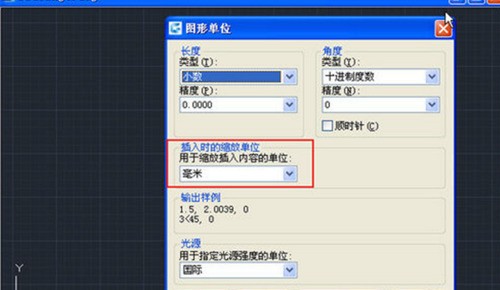

2、需要開一張空圖，將縮放單位設置為毫米。

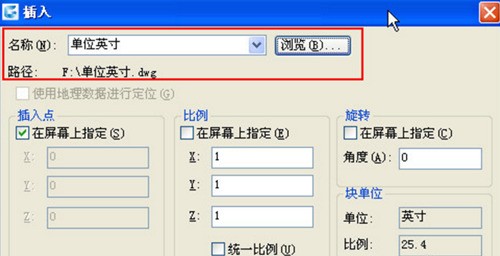

3、輸入I命令插入圖塊，瀏覽到要轉換的圖紙，將圖紙作為圖塊插入進來

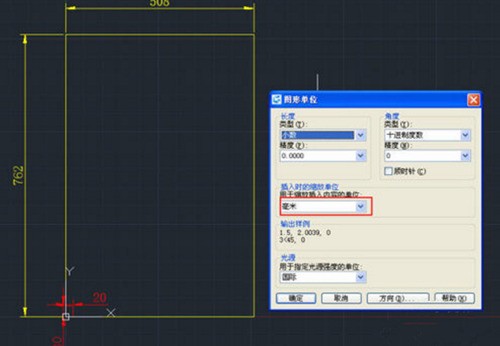

4、假設我們知道某張圖紙是用英寸繪制的，但這張圖紙并沒有設置縮放單位，也就是縮放單位的設置是無單位，我們可以開一張新圖，也不用設置單位，我們只需在選項（OP）對話框的“用戶系統配置”選項卡中設置插入比例，而不需要修改原圖的設置，如下圖所示
拓展資料
CAD在設計中通常要用計算機對不同方案進行大量的計算、分析和比較，以決定最優方案;各種設計信息，不論是數字的、文字的或圖形的，都能存放在計算機的內存或外存里，并能快速地檢索;設計人員通常用草圖開始設計。
將草圖變為工作圖的繁重工作可以交給計算機完成;由計算機自動產生的設計結果，可以快速作出圖形，使設計人員及時對設計作出判斷和修改;利用計算機可以進行與圖形的編輯、放大、縮小、平移、復制和旋轉等有關的圖形數據加工工作。 -

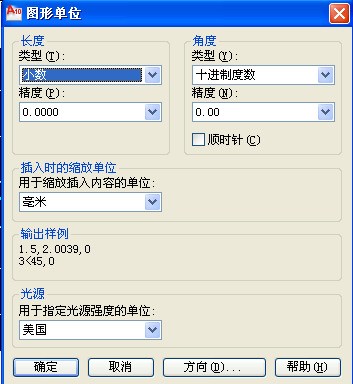

操作：格式-單位，跳出”圖形單位”對話框(快捷鍵UN)，在紅圈下拉菜單顯示，并可更改
