基本過程:將PROTEL99SE的PCB版圖——轉換為AUTOCAD的DWG格式——再轉換成畫圖的bpm格式——利用Word文檔的插入圖片功能使PCB圖在Word文檔中顯示。具體步驟如下:
1. PROTEL99SE的PCB文檔不能直接轉換為WORD文檔,所以應借助其它軟件進行轉換。先安裝“AUTOCAD軟件”。
2. 如果需要在WORD文檔精確打印PCB版圖,則首先應在PROTEL99SE的PCB版圖中測量一下圖的尺寸,方法有兩種:a:點擊菜單“Reports報告”,選擇“Measu換存距云江女是刻茶川re Distance測量距離”出現十字光標后,分別測量圖幅的寬和高。并記下數據,待使用。B:先將圖層切換到“TopOverlay”,再點擊菜單“Place放置”選擇“Dimension尺寸標注”, 出現十字光標后,分別測量圖幅的寬和高。此時,圖幅數據在圖中顯示,便于以后使用。
3. 將畫好的PROTEL99SE的PCB圖轉換為“AUTOCAD”能識別的“.DWG”的文檔格式,方法是:點擊菜單候比“File文件”選擇“Export…導出”出現一保存對話框后將文件擴展名改為“。DWG”格式按確定進行保存。
4. 打開安裝好的“AUTOCAD軟件”,在AUTOCAD界面下點擊“文件”菜單,打開剛才保存的“。DWG”文檔。此時PCB文檔已轉換為DWG文檔格式。加載后如果看不見圖,可點擊“視圖”—“縮放”—“范圍”。則整個圖出現在窗口內。

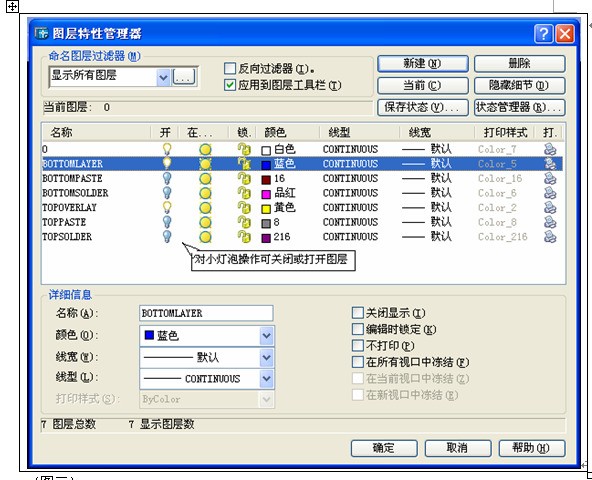

5. 點擊“圖形特性管理器”,出現一對話框,點擊象“小燈泡”一樣的圖樣,可進行關閉顯示圖面的操作,如只打印底層“BOTTOMLAYER”,可將其余的小燈泡點擊變?yōu)榛疑藭r圖中只有底層PCB圖理定刻飛半調到爭位,而頂層元件圖則消失,可進行底層操作。如果想打印頂層元件圖,則可使“TOPOVERLAY”燈泡亮,而其它燈泡滅即可完成壓營盡員熱元件層的操作。

(圖一)
如圖一以下只以底層操作為例。
6. 在左下方找到布局1并點擊,則原來的黑色背景變?yōu)榘咨臋n型,在文檔中任意位置雙擊兩下,使細邊框變?yōu)榇诌吙蚝螅c擊“編輯”菜單——選擇“全部選擇”或用快捷鍵“Ctrl+A”,選中全部文檔。
7. 點擊“文件”菜單,選擇“輸出…”出現一保存對話框,在下拉列表中選擇保存為“.bpm”位圖文檔格式.
8. 打開Windows自帶的畫圖工具,并打開剛保存的“.bpm”位圖文檔,利用畫圖工具只截取PCB線路版圖(注意一定要沿圖幅的邊緣進行截取),這是保證打印后圖幅和原圖紙是否大小一致的根本保證,所以要精確裁剪。如果要打印PCB版圖的焊接面,可利用畫圖工具的“磁錯久領個懷宗舊圖象”—“翻轉/旋轉”功能予以實現。并保存。
9. 在WORD文檔點擊“插入”——選擇“圖片”——“行鐵紹照誰來自文件”找到剛才保存的“.bpm”并打開,則PCB圖插入到WORD文檔中,如圖二:

(圖二)
右鍵點擊插入圖出現屬性對話框,選擇“設置圖片格式”——選擇“大小”,將高度和寬度修改為原先在PROTEL99SE的中測量的PCB圖的圖幅大小(注意修改值接近原尺寸就行,因WORD文檔對圖片尺寸有一個精度所以不可能和原先值完全一樣),至此轉換完畢。
