嗨....你學啥專業(yè)的啊......
-
-
CAD導入的話還是不行的。畢竟瓦片是弧形的CAD只是一個平面，來操作太慢。不合適。直接用外輪廓就好了。然后開始畫坡。最后瓦片。甚至直接瓦片和坡就出來了。其實就是路徑跟隨的使用而已
畫坡的方式很多，一般來說有三種：
第一種：在豎直面上畫出坡面的剖面，然后直接拉伸（或者畫出屋脊，用路徑跟隨）得出坡；
第二種：制作一個坡的組件，可以是長方體，然后復制旋轉拼接成為坡；
第三種：在水平面上畫一個長方形，用線分成兩（或以上）份，然后按move再按方向鍵↑，可以將和該線有關聯(lián)的元素一起在豎直方向上移動，也可以得到坡面。
一般來說，第一種方法制作的坡屋頂好看，第二種修改起來很容易，第三種制作速度快，各有各的優(yōu)勢，當然方法真的很多，要是你只是單純的喜歡精細的東西，推薦1和2結合，要是只是快速拉體塊，用第三種無疑是最佳的。 -

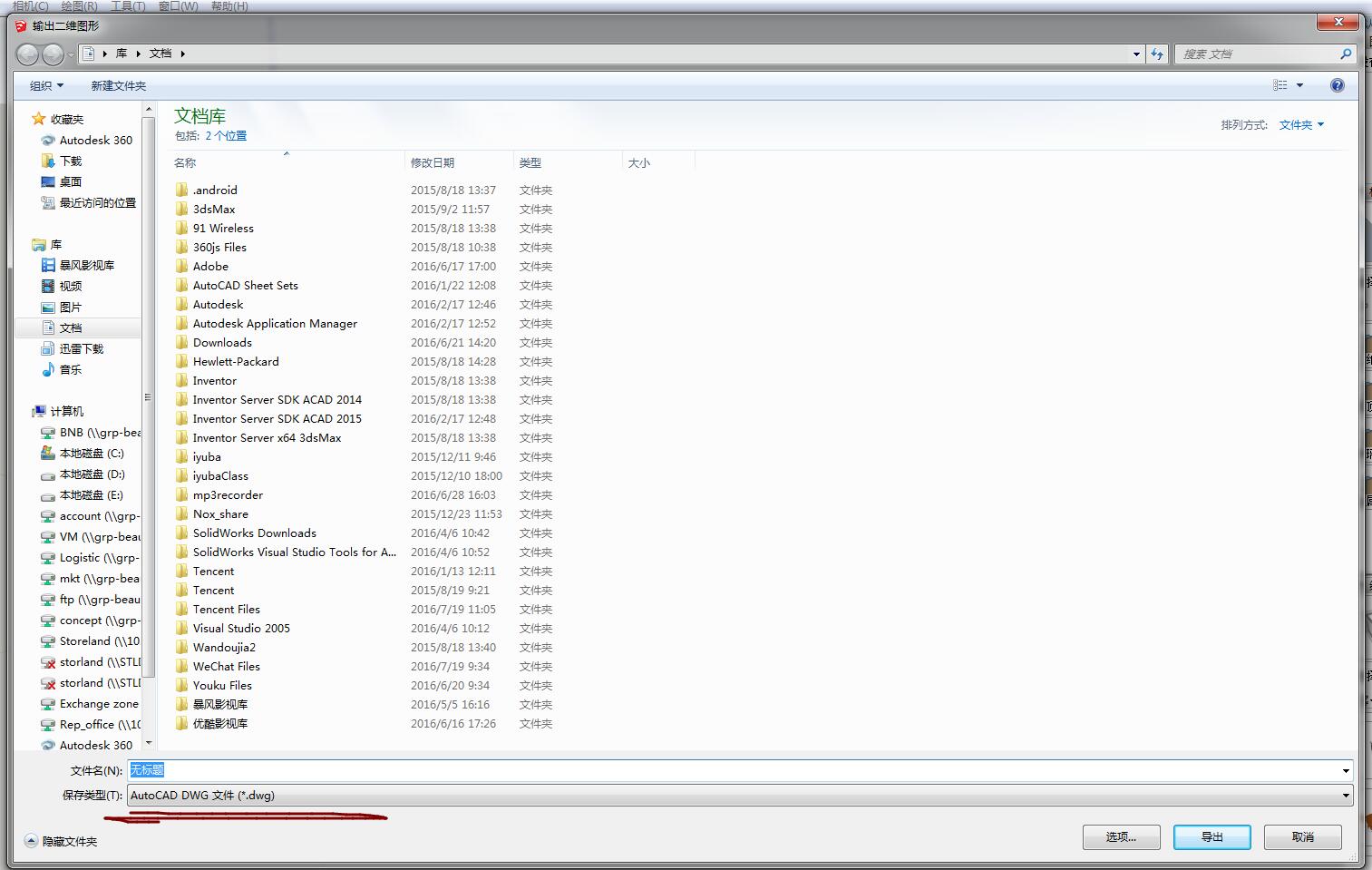

點擊菜單【文件】-【導出】-【二維圖形】，彈出保存路徑窗口，如圖；
2.選擇cad格式，選擇保存路徑，保存就可以了。

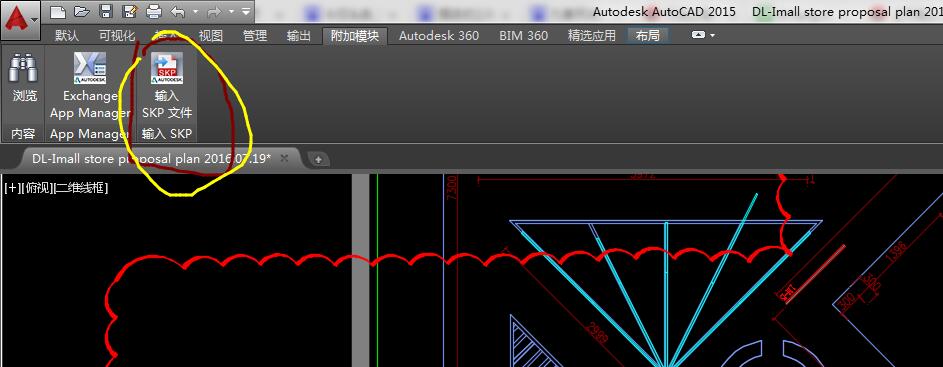

注，cad2014版以上可以直接打開su文件。
