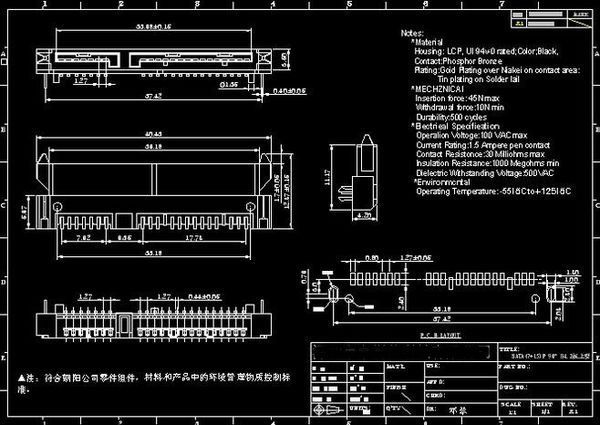

步驟1:審核CAD圖紙，確保圖紙與實物縮放比例為1：1，以保證后繼步驟畫出圖紙的正確性與唯一性。如下面的一份圖紙

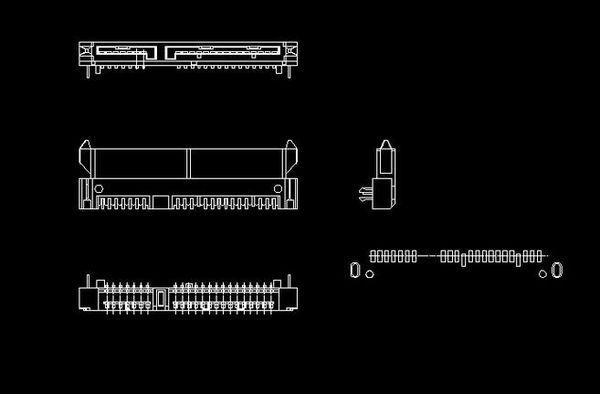

步驟2：把后繼畫圖設計不需要用到的東西進行刪除、整理，保持圖面的整潔性，如下圖

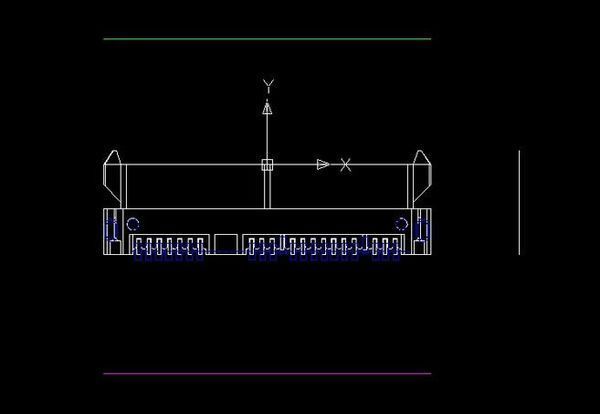

步驟3：在軸測圖中，利用三維旋轉對各圖進行投影關系的旋轉，方便和保證在PROE中進行繪畫拉伸尺寸關系。同時，把不同視圖放于不同的層上并加以顏色，以示區別，方便在后繼PROE繪圖中辨認不同的線條尺寸。最后，在圖面上確定后繼PROE的繪圖中心，并加
上坐標原點。如下圖

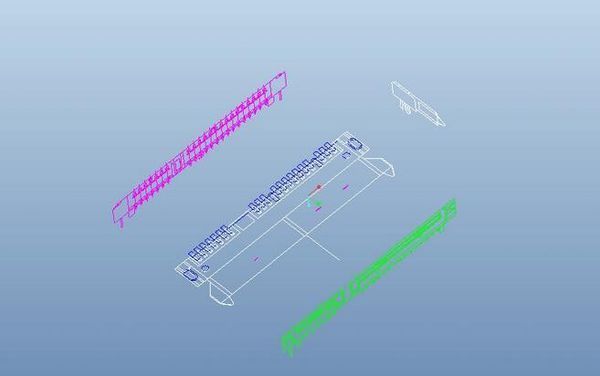

步驟4：把整理、旋轉好的CAD圖導入PROE中，并插入繪圖平面，為下一步的繪圖做好準備，如下圖

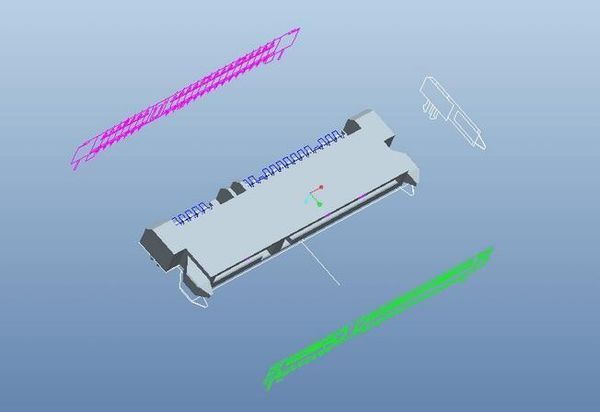

步驟5:根據準備好的二維圖，對不同視圖面的線條進行3D設計，尺寸關系可以根據不同視圖直接拉伸到選定的參照。最終就可以繪制出完整的3D圖，如下圖

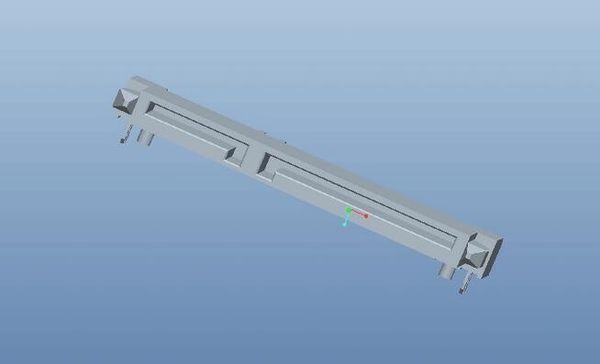

步驟6：把導入的繪圖參照進行隱藏，保留所需的3D結構，保存圖層狀態，一個完整的3D
零件結阻省列望速陽明制需善夜構就完成了，如下圖
